Корпуса компонентов для поверхностного монтажа (SMD)
Несмотря на большое количество стандартов, регламентирующих требования к корпусам электронных компонентов, многие фирмы выпускают элементы в корпусах, не соответствующих международным стандартам. Встречаются также ситуации, когда корпус, имеющий стандартные размеры, имеет нестандартное название.
Часто название корпуса состоит из четырех цифр, которые отображают его длину и ширину. Но в одних стандартах эти параметры задаются в дюймах, а в других — в миллиметрах. Например, название корпуса 0805 получается следующим образом: 0805 = длина х ширина = (0.08 х 0.05) дюйма, а корпус 5845 имеет габариты (5.8 х 4.5) мм: Корпуса с одним и тем же названием могут иметь разную высоту, различные контактные площадки и выполнены из различных материалов, но рассчитаны для монтажа на стандартное установочное место. Ниже приведены размеры в миллиметрах наиболее популярных типов корпусов.
Тип корпуса | L* | W* (мм) | Н** (мм) | k (мм) | Примечание | | 0402(1005) | 1.0 | 0.5 | 0.35...0.55 | 0.2 |
| | 0603 (1608) | 1.6 | 0.8 | 0.45...0.95 | 0.3 |
| 0805 (2012)
| 2.0 | 1.25 | 0.4...1.6 | 0.5 | ГОСТ PI-12-0.062 | 1206 (3216)
| 3.2 | 1.6 | 0.4...1.75 | 0.5 | ГОСТP1-12-0.125; P1-16 | | 1210 (3225) | 3.2 | 2.5 | 0.55...1.9 | 0.5 |
| | 1218 (3245) | 3.2 | 4.5 | 0.55...1.9 | 0.5 |
| | 1806 (4516) | 4.5 | 1.6 | 1.6 | 0.5 |
| | 1808 (4520) | 4.5 | 2.0 | 2.0 | 0.5 |
| | 1812 (4532) | 4.5 | 3.2 | 0.6...2.3 | 0.5 |
| | 2010 (5025) | 5.0 | 2.5 | 0.55 | 0.5 |
| | 2220 (5750) | 5.7 | 5.0 | 1.7 | 0.5 |
| | 2225 (5763) | 5.7 | 6.3 | 2.0 | 0.5 |
| | 2512 (6432) | 6.4 | 3.2 | 2.0 | 0.6 |
| | 2824 (7161) | 7.1 | 6.1 | 3.9 | 0.5 |
| | 3225 (8063) | 8.0 | 6.3 | 3.2 | 0.5 |
| | 4030 | 10.2 | 7.6 | 3.9 | 0.5 |
| | 4032 | 10.2 | 8.0 | 3.2 | 0.5 |
| | 5040 | 12.7 | 10.2 | 4.8 | 0.5 |
| | 6054 | 15.2 | 13.7 | 4.8 | 0.5 |
|

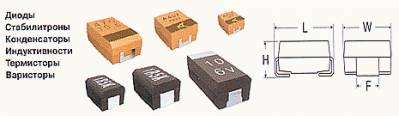

Тип корпуса | L* (мм) | W* (мм) | H** (мм) | F (мм) | Примечание | | 2012 (0805) | 2.0 | 1.2 | 1.2 | 1.1 | EIAJ | | 3216 (1206) | 3.2 | 1.6 | 1.6 | 1.2 | EIAJ | | 3216L | 3.2 | 1.6 | 1.2 | 1.2 | EIAJ | | 3528 | 3.5 | 2.8 | 1.9 | 2.2 | EIAJ | | 3528L | 3.5 | 2.8 | 1.2 | 2.2 | EIAJ | | 5832 | 5.8 | 3.2 | 1.5 | 2.2 | - | | 5845 | 5.8 | 4.5 | 3.1 | 2.2 | EIAJ | | 6032 | 6.0 | 3.2 | 2.5 | 2.2 | EIAJ | | 7343 | 7.3 | 4.3 | 2.8 | 2.4 | EIAJ | | 7343Н | 7.3 | 4.3 | 4.3 | 2.4 | EIAJ | | DO-214AA | 5.4 | 3.6 | 2.3 | 2.05 | JEDEC | | DO-214AB | 7.95 | 5.9 | 2.3 | 3.0 | JEDEC | | DO-214AC | 5.2 | 2.6 | 2.4 | 1.4 | JEDEC | | DO-2 ИВА | 5.25 | 2.6 | 2.95 | 1.3 | JEDEC | | SMA | 5.2 | 2.6 | 2.3 | 1.45 | MOTOROLA | | SMB | 5.4 | 3.6 | 2.3 | 2.05 | MOTOROLA | | SMC | 7.95 | 5.9 | 2.3 | 3.0 | MOTOROLA | | SOD 6 | 5.5 | 3.8 | 2.5 | 2.2 | ST | | SOD 15 | 7.8 | 5.0 | 2.8 | 3.0 | ST |
Тип корпуса | L* (мм) | L1* (мм) | W* (мм) | H** (мм) | B (мм) | Примечание | | DO-215AA | 4.3 | 6.2 | 3.6 | 2.3 | 2.05 | JEDEC | | D0-215AB | 6.85 | 9.9 | 5.9 | 2.3 | 3.0 | JEDEC | | DO-215AC | 4.3 | 6.1 | 2.6 | 2.4 | 1.4 | JEDEC | | DO-21SBA | 4.45 | 6.2 | 2.6 | 2.95 | 1.3 | JEDEC | | ESC | 1.2 | 1.6 | 0.8 | 0.6 | 0.3 | TOSHIBA | | SOD-123 | 2.7 | 3.7 | 1.55 | 1.35 | 0.6 | PHILIPS | | SOD-323 | 1.7 | 2.5 | 1.25 | 1.0 | 0.3 | PHILIPS | | SSC | 1.3 | 2.1 | 0.8 | 0.8 | 0.3 | TOSHIBA |
Тип корпуса | L* (мм) | D* (мм) | F* (мм) | S* (мм) | Примечание | DO-213AA (SOD80) | 3.5 | 1.65 | 048 | 0.03 | JEDEC | DO-213AB (MELF) | 5.0 | 2.52 | 0.48 | 0.03 | JEDEC | DO-213AC | 3.45 | 1.4 | 0.42 | - | JEDEC | ERD03LL | 1.6 | 1.0 | 0.2 | 0.05 | PANASONIC | ER021L | 2.0 | 1.25 | 0.3 | 0.07 | PANASONIC | ERSM | 5.9 | 2.2 | 0.6 | 0.15 | PANASONIC, ГОСТ Р1-11 | MELF | 5.0 | 2.5 | 0.5 | 0.1 | CENTS | SOD80 (miniMELF) | 3.5 | 1.6 | 0.3 | 0.075 | PHILIPS | SOD80C | 3.6 | 1.52 | 0.3 | 0.075 | PHILIPS | SOD87 | 3.5 | 2.05 | 0.3 | 0.075 | PHILIPS |
* В зависимости от технологий, которыми обладает фирма, варьируются и нормируемые разбросы относительно базовых габаритов. Наиболее распространенные допуски: ±0.05 мм — для корпуса длиной до 1 мм, например 0402; ±0.1 мм — до 2 мм, например SOD-323; ±0.2 мм — до 5 мм; ±0.5 мм — свыше 5 мм. Небольшие расхождения в размерах у разных фирм обусловлены различной степенью точности перевода дюймов в мм, а также указанием только min, max или номинального размера.
** Корпуса с одним и тем же названием могут иметь разную высоту. Это обусловлено: для конденсаторов — величиной емкости и рабочим напряжением, для резисторов — рассеиваемой мощностью и т.д.
|
|
